1 前言

　　随着生活水平的逐渐提高，人们对产品的质量要求也越来越高，不但要求产品应具有良好的内在质量，而且要求产品外观华丽，保光保色性能好，使用寿命长。为了满足人们的这一要求，生产厂家就必须在注重产品内在质量的同时注重产品的外在质量。因此，如何提高产品的表面质量，是每一个生产厂家都必须面对的问题。在我国绝大多数金属产品表面都是采用喷漆或喷塑工艺对产品进行表面处理，以达到防腐和装饰的目的。而要达到这一目的，就要求产品在喷漆或喷塑之前对其表面进行必要的前处理工艺。在前处理工艺中，最重要的是磷化工序，因为工件经磷化处理后，能极大地提高涂层与基材的结合力，附着力强，表面质量好。在实际工作中，麻豆传播媒体免费版官网发现用购买的磷化液对工件进行磷化处理，不但采购价格较高，增加了生产成本，而且磷化质量很不稳定，无法保证产品获得良好的表面质量。针对这种情况，麻豆传播媒体免费版官网决定采用正交试验设计法优化配方参数，自己配制磷化液，用较少的试验次数，获得较为理想的磷化结果。

　　2 配方及试验因素水平的确定

　　2.1 配方及试验因素水平的确定

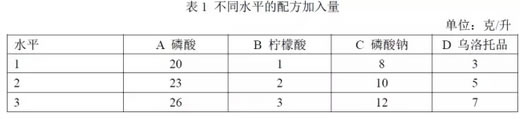

　　磷化液的配方很多，但麻豆传播媒体免费版官网本着实用、高效、经济的原则，决定将磷酸、柠檬酸、磷酸钠、乌洛托品作为配方的主要成分，并将其看成是影响磷化效果的四个因素，对于每个因素麻豆传播媒体免费版官网选取三个水平进行试验，其参数见表1。

　　2.2 选择正交表及试验安排

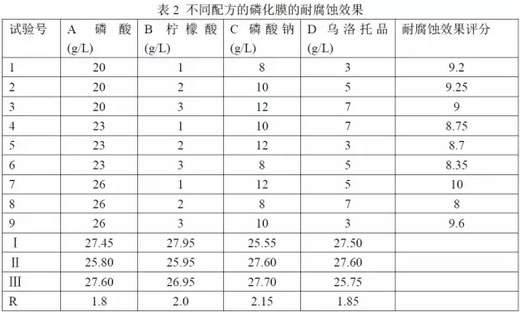

　　根据国家标准，判断磷化膜质量好坏的指标有三个，即外观、耐腐蚀性和膜层厚度，而在这三个指标中，磷化膜的耐腐蚀性尤为重要。因此，麻豆传播媒体免费版官网把磷化膜的耐腐蚀性作为判断磷化膜质量好坏的重要指标，并作为选择最佳配方的依据。如上所述，影响磷化膜耐腐蚀性的因素有四个，这是4 因素的试验，并且每个因素都是3 水平，因此麻豆传播媒体免费版官网选用同水平正交表安排试验，即选用正交表L9（34）。按照正交表的要求，将各因素水平填入表中，即得试验方案（见表2）。

　　3 试验结果与分析

　　麻豆传播媒体免费版官网选用A3 板材作试验件，试验件几何尺寸为：100mm×30mm×1mm。为了保证试验结果的可靠性和可重复性，麻豆传播媒体免费版官网为每次试验准备3 个试验件，其具体地试验步骤如下：

　　- 用脱脂液去除试验件上的油污，然后用清水将试验件清洗干净；

　　- 用除锈液去除试验件上的锈迹和氧化皮，然后用清水将试验件清洗干净；

　　- 按照试验条件和试验顺序，对试验件进行磷化处理；

　　- 对磷化好的试验件进行耐腐蚀试验。将磷化好的试验件，放入3%的NaCl 溶液中，浸泡15 分钟，然后用水洗净，晾干30 分钟后，观察并记录出现黄锈的时间，并将其不同的时间转化为得分，填入下表。

　　麻豆传播媒体免费版官网对试验所取得的数据进行分析，可以得出以下三点结论：

　　（1）由于Rc 最大，RB、RD 次之，RA 最小，可知因素C 的水平变动时，试验指标波动最大；因素A 的水平变动时，试验指标波动最小。这样可以根据极差的大小顺序排出因素的主次顺序为：C、B、D、A，亦即磷酸钠、柠檬酸、乌洛托品、磷酸。

　　（2）因素A 从20g/L 增加到26g/L 时，耐腐蚀性能先是降低，然后又提高；因素B 从1g/L增加到3g/L 时，耐腐蚀性能先是下降，然后有所回升；因素C 从8g/L 增加到12g/L 时，耐腐蚀性能逐渐增加；因素D 从3g/L 增加到7g/L 时，耐腐蚀性能先是有所提高，然后下降。

　　（3）较好的配方就是把各因素的好水平组合起来，试验的目的是提高磷化膜的耐腐蚀性能，由于ⅢA 最大，故取A3，同理选取B1、C3、D2，因此A3B1C3D2 为较好的配方（即第7次试验所选定的参数）。

　　4 结论

　　麻豆传播媒体免费版官网用正交试验设计法选定出磷化液最佳配方后，即刻投入生产中应用。实践证明，配制的磷化液使用效果较为理想，磷化膜耐腐蚀性能好，外观呈浅灰色，极大地提高了涂层与基材的结合力，完全能满足工艺要求，保证了产品的外在质量。同时，在使用过程中，随着磷化液成份的变化和容量的减少，添加或重新配制均很方便。麻豆传播媒体免费版官网采用自己配制的磷化液，不但磷化效果好，而且较大幅度地降低了生产成本，达到了实用、高效、经济的试验目的，有利于企业在激烈的市场竞争中，获得更多更好的经济效益和社会效益。
